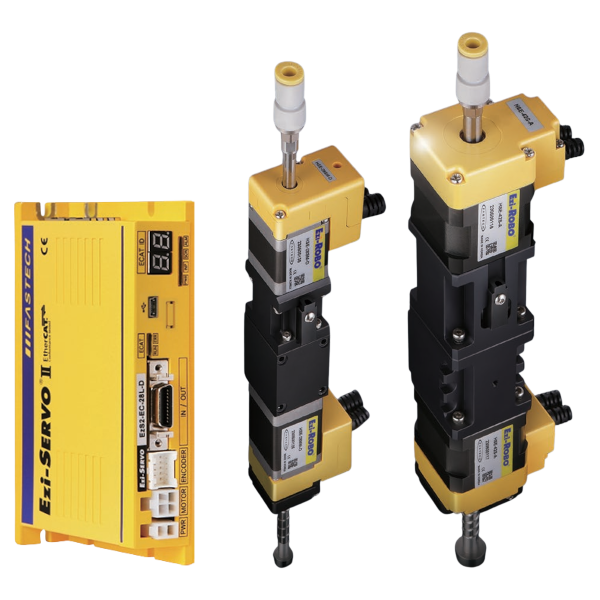

Slim-Aktuator für Pick-and-Place mit Ezi-SERVO II EtherCAT TO: Hub (Z), Drehung (θ) und Vakuum durch die hohle Welle in einem Bauteil, über EtherCAT eingebunden und mit Torque-Off-Funktion – für Bestückautomaten, Dispenser und Prüfgeräte mit wenig Einbauraum.
Mechanik
Hohlwellenmotor und Kugelgewinde-Keilwelle sind direkt gekoppelt – ohne Riemen oder Riemenscheiben, dadurch besonders schlank. Die Wiederholgenauigkeit liegt bei ±0,01 mm in der Z-Achse und ±0,1° in der θ-Achse. Baugrößen 28 und 42 mm mit 50 mm Hub und bis zu 1,5 kg Nutzlast; die hohle Welle nimmt Vakuumschläuche mit Ø6 mm auf. Ein Home-Sensor-Set (NPN oder PNP) ist werkseitig montiert. Der Aktuator ist für den senkrechten Einbau ausgelegt, radiale Lasten sind nicht zulässig.
Ansteuerung
Der Ezi-SERVO arbeitet im Closed Loop: keine Schrittverluste, kein Nachschwingen im Stillstand, keine Reglereinstellung nötig. Die Anbindung erfolgt über EtherCAT nach dem Standardprofil CiA 402, inklusive Positionier-, Referenzfahrt- und zyklisch synchronem Betrieb. Über einen separaten Torque-Off-Eingang wird das Motordrehmoment sofort abgeschaltet – unabhängig vom Feldbus (TQOFF-Kabel bis 20 m). Steuer- und Hauptversorgung sind getrennt ausgeführt.
