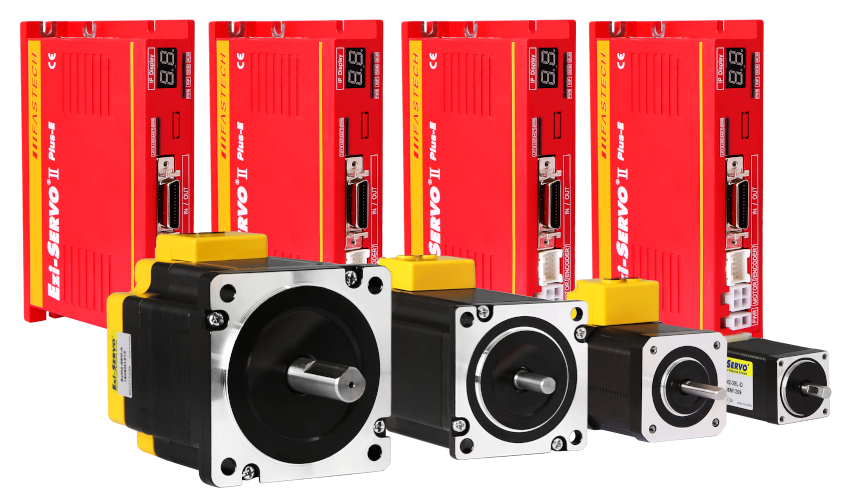

Ezi-SERVO II Plus-E

Ethernet Schrittmotorsystem

Schrittmotor + Encoder und Controller

Closed-Loop Schrittmotorsystem

Hochauflösend bis zu 20.000 ppr

Positionstabellen für bis zu 256 Anweisungen

Daisy Chain bis zu 254 Motoren

Maximale Präzision und Kontrolle: Der FASTECH Ezi-SERVO II Plus-E, der über eine Ethernet-Schnittstelle angesteuert werden kann!

Erleben Sie die Spitzenleistung in der Bewegungssteuerung mit unseren Schrittmotoren. Ausgestattet mit einem hochwertigen Encoder und einem externen Controller, der über eine leistungsstarke Ethernet-Schnittstelle kommuniziert, bieten wir Ihnen die perfekte Lösung für anspruchsvolle Bewegungsanwendungen.

Der integrierte Encoder ermöglicht eine präzise Positionsbestimmung in Echtzeit. Sie erhalten exakte Rückmeldungen über die Motorposition und können Bewegungen präzise steuern. Der externe Controller, der über die Ethernet-Schnittstelle mit dem Schrittmotor kommuniziert, bietet Ihnen eine schnelle und zuverlässige Verbindung für eine optimale Steuerung. Selbst entwickelte Bewegungssteuerungen mittels C#, C++ oder LabVIEW sind unter Windows dank der von FASTECH mitgelieferten DLL auch kein Problem.

Die FASTECH Schrittmotorsysteme eignen sich ideal für eine Vielzahl von Anwendungen, von der Automatisierungstechnik bis hin zur Robotik und CNC-Bearbeitung.

Produkte
Motorspezifikation
Systemkonfiguration
Download
Ezi-SERVO II
Product Name
-
PE
Drive Series
-
42
Motor Flange Size 20: NEMA 8
28: NEMA 11
35: NEMA 14
42: NEMA 17
56: NEMA 23
60: NEMA 24
86: NEMA 34
S
Motor Length S: Small
M: Medium
L: Large
XL: Extra Large
-
A
Encoder Resolution A: 10.000 ppr
B: 20.000 ppr
D: 16.000 ppr
F: 4.000 ppr

Produkte

Produkt
Lieferzeit
Einzelpreis
inkl. MwSt


Ezi-SERVO II-PE-20L-F / NEMA 8 / large / 4,000ppr
Bis zu 2 Wochen
€578,34 EUR
Ezi-SERVO II-PE-20M-F / NEMA 8 / medium / 4,000ppr
Bis zu 2 Wochen
€568,82 EUR
Ezi-SERVO II-PE-28L-D / NEMA 11 / large / 16,000ppr
Bis zu 2 Wochen
€592,62 EUR
Ezi-SERVO II-PE-28M-D / NEMA 11 / medium / 16,000ppr
Bis zu 2 Wochen
€583,10 EUR
Ezi-SERVO II-PE-28S-D / NEMA 11 / small / 16,000ppr
Bis zu 2 Wochen
€568,82 EUR
Ezi-SERVO II-PE-35L-D / NEMA 14 / large / 16,000ppr
Bis zu 2 Wochen
€621,18 EUR
Ezi-SERVO II-PE-35M-D / NEMA 14 / medium / 16,000ppr
Bis zu 2 Wochen
€590,24 EUR
Ezi-SERVO II-PE-42L-A / NEMA 17 / large / 10,000ppr
Bis zu 2 Wochen
€556,92 EUR
Ezi-SERVO II-PE-42L-B / NEMA 17 / large / 20,000ppr
Bis zu 2 Wochen
€614,04 EUR
Ezi-SERVO II-PE-42M-A / NEMA 17 / medium / 10,000ppr
Bis zu 2 Wochen
€556,92 EUR
Ezi-SERVO II-PE-42M-B / NEMA 17 / medium / 20,000ppr
Bis zu 2 Wochen
€614,04 EUR
Ezi-SERVO II-PE-42S-A / NEMA 17 / small / 10,000ppr
Bis zu 2 Wochen
€552,16 EUR
Ezi-SERVO II-PE-42S-B / NEMA 17 / small / 20,000ppr
Bis zu 2 Wochen
€609,28 EUR
Ezi-SERVO II-PE-42XL-A / NEMA 17 / extra large / 10,000ppr
Bis zu 2 Wochen
€568,82 EUR
Ezi-SERVO II-PE-42XL-B / NEMA 17 / extra large / 20,000ppr
Bis zu 2 Wochen
€625,94 EUR
Ezi-SERVO II-PE-56L-A / NEMA 23 / large / 10,000ppr
Bis zu 2 Wochen
€590,24 EUR

Motorspezifikation

Ezi-SERVO II PE 20 series

Model 20M 20L
Drive Method Bi-Polar
Number of Phases 2
Current per Phase 0.5 A
Holding Torque 0.016 N·m 0.025 N·m
Rotor Inertia 2.5 g·cm² 3.3 g·cm²
Weight 80 g 104 g
Length 28 mm 38 mm
Permissible Overhung Load (3mm) 18 N
Permissible Overhung Load (8mm) 30 N
Permissible Overhung Load (13mm) -
Permissible Overhung Load (18mm) -
Permissible Thrust Load Lower than motor weight
Insulation Resistance 100 Min (at 500 VDC)
Insulation Class Class B (130 °C)
Operating Temperature 0 °C to 55 °C


Ezi-SERVO II PE 28 series

Model 28S 28M 28L
Drive Method Bi-Polar
Number of Phases 2
Current per Phase 0.95 A
Holding Torque 0.069 N·m 0.098 N·m 0.118 N·m
Rotor Inertia 9 g·cm² 13 g·cm² 18 g·cm²
Weight 147 g 204 g 232 g
Length 32 mm 45 mm 50 mm
Permissible Overhung Load (3mm) 30 N
Permissible Overhung Load (8mm) 38 N
Permissible Overhung Load (13mm) 53 N
Permissible Overhung Load (18mm) -
Permissible Thrust Load Lower than motor weight
Insulation Resistance 100 Min (at 500 VDC)
Insulation Class Class B (130 °C)
Operating Temperature 0 °C to 55 °C


Ezi-SERVO II PE 35 series

Model 35M 35L
Drive Method Bi-Polar
Number of Phases 2
Current per Phase 1.5 A
Holding Torque 0.13 N·m 0.23 N·m
Rotor Inertia 15 g·cm² 20 g·cm²
Weight 194 g 226 g
Length 32 mm 36 mm
Permissible Overhung Load (3mm) 22 N
Permissible Overhung Load (8mm) 26 N
Permissible Overhung Load (13mm) 33 N
Permissible Overhung Load (18mm) 46 N
Permissible Thrust Load Lower than motor weight
Insulation Resistance 100 Min (at 500 VDC)
Insulation Class Class B (130 °C)
Operating Temperature 0 °C to 55 °C


Ezi-SERVO II PE 42 series

Model 42S 42M 42L 42XL
Drive Method Bi-Polar
Number of Phases 2
Current per Phase 1.2 A
Holding Torque 0.32 N·m 0.44 N·m 0.5 N·m 0.65 N·m
Rotor Inertia 35 g·cm² 54 g·cm² 77 g·cm² 114 g·cm²
Weight 294 g 357 g 426 g 564 g
Length 34 mm 40 mm 48 mm 60 mm
Permissible Overhung Load (3mm) 22 N
Permissible Overhung Load (8mm) 26 N
Permissible Overhung Load (13mm) 33 N
Permissible Overhung Load (18mm) 46 N
Permissible Thrust Load Lower than motor weight
Insulation Resistance 100 Min (at 500 VDC)
Insulation Class Class B (130 °C)
Operating Temperature 0 °C to 55 °C


Ezi-SERVO II PE 56 series

Model 56S 56M 56L
Drive Method Bi-Polar
Number of Phases 2
Current per Phase 3.0 A
Holding Torque 0.64 N·m 1.0 N·m 1.5 N·m
Rotor Inertia 180 g·cm² 280 g·cm² 520 g·cm²
Weight 608 g 784 g 1230 g
Length 46 mm 55 mm 80 mm
Permissible Overhung Load (3mm) 52 N
Permissible Overhung Load (8mm) 65 N
Permissible Overhung Load (13mm) 85 N
Permissible Overhung Load (18mm) 123 N
Permissible Thrust Load Lower than motor weight
Insulation Resistance 100 Min (at 500 VDC)
Insulation Class
Operating Temperature 0 °C to 55 °C


Ezi-SERVO II PE 60 series

Model 60S 60M 60L
Drive Method Bi-Polar
Number of Phases 2
Current per Phase 4.0 A
Holding Torque 0.88 N·m 1.28 N·m 2.4 N·m
Rotor Inertia 240 g·cm² 490 g·cm² 690 g·cm²
Weight 693 g 856 g 1419 g
Length 47 mm 56 mm 85 mm
Permissible Overhung Load (3mm) 70 N
Permissible Overhung Load (8mm) 87 N
Permissible Overhung Load (13mm) 114 N
Permissible Overhung Load (18mm) 165 N
Permissible Thrust Load Lower than motor weight
Insulation Resistance 100 Min (at 500 VDC)
Insulation Class Class B (130 °C)
Operating Temperature 0 °C to 55 °C


Ezi-SERVO II PE 86 series

Model 86M 86L 86XL
Drive Method Bi-Polar
Number of Phases 2
Current per Phase 6.0 A
Holding Torque 4.5 N·m 8.5 N·m 12 N·m
Rotor Inertia 1800 g·cm² 3600 g·cm² 5400 g·cm²
Weight 2355 g 3941 g 5453 g
Length 78 mm 117 mm 155 mm
Permissible Overhung Load (3mm) 270 N
Permissible Overhung Load (8mm) 300 N
Permissible Overhung Load (13mm) 350 N
Permissible Overhung Load (18mm) 400 N
Permissible Thrust Load Lower than motor weight
Insulation Resistance 100 Min (at 500 VDC)
Insulation Class Class B (130 °C)
Operating Temperature 0 °C to 55 °C


Model 20M 20L 28S 28M 28L 35M 35L 42S 42M 42L 42XL
Drive Method Bi-Polar
Number of Phases 2
Current per Phase 0.5 A 0.95 A 1.5 A 1.2 A
Holding Torque 0.016 N·m 0.025 N·m 0.069 N·m 0.098 N·m 0.118 N·m 0.13 N·m 0.23 N·m 0.32 N·m 0.44 N·m 0.5 N·m 0.65 N·m
Rotor Inertia 2.5 g·cm² 3.3 g·cm² 9 g·cm² 13 g·cm² 18 g·cm² 15 g·cm² 20 g·cm² 35 g·cm² 54 g·cm² 77 g·cm² 114 g·cm²
Weight 80 g 104 g 147 g 204 g 232 g 194 g 226 g 294 g 357 g 426 g 564 g
Length 28 mm 38 mm 32 mm 45 mm 50 mm 32 mm 36 mm 34 mm 40 mm 48 mm 60 mm
Permissible Overhung Load (3mm) 18 N 30 N 22 N 22 N
Permissible Overhung Load (8mm) 30 N 38 N 26 N 26 N
Permissible Overhung Load (13mm) - 53 N 33 N 33 N
Permissible Overhung Load (18mm) - - 46 N 46 N
Permissible Thrust Load Lower than motor weight
Insulation Resistance 100 Min (at 500 VDC)
Insulation Class Class B (130 °C)
Operating Temperature 0 °C to 55 °C
Model 56S 56M 56L 60S 60M 60L 86M 86L 86XL
Drive Method Bi-Polar
Number of Phases 2
Voltage 1.56 VDC 1.62 VDC 2.64 VDC 1.32 VDC 1.48 VDC 2.2 VDC 2.34 VDC 3.6 VDC 4.8 VDC
Current per Phase 3.0 A 4.0 A 6.0 A
Resistance per Phase 0.52 Ω 0.54 Ω 0.88 Ω 0.33 Ω 0.37 Ω 0.55 Ω 0.39 Ω 0.6 Ω 0.8 Ω
Inductance per Phase 1.2 mH 2.0 mH 4.0 mH 0.75 mH 1.1 mH 2.7 mH 3.0 mH 6.5 mH 8.68 mH
Holding Torque 0.64 N·m 1.0 N·m 1.5 N·m 0.88 N·m 1.28 N·m 2.4 N·m 4.5 N·m 8.5 N·m 12 N·m
Rotor Inertia 180 g·cm² 280 g·cm² 520 g·cm² 240 g·cm² 490 g·cm² 690 g·cm² 1800 g·cm² 3600 g·cm² 5400 g·cm²
Weight 608 g 784 g 1230 g 693 g 856 g 1419 g 2355 g 3941 g 5453 g
Length 46 mm 55 mm 80 mm 47 mm 56 mm 85 mm 78 mm 117 mm 155 mm
Permissible Overhung Load (3mm) 52 N 70 N 270 N
Permissible Overhung Load (8mm) 65 N 87 N 300 N
Permissible Overhung Load (13mm) 85 N 114 N 350 N
Permissible Overhung Load (18mm) 123 N 165 N 400 N
Permissible Thrust Load Lower than motor weight
Insulation Resistance 100 Min (at 500 VDC)
Insulation Class Class B (130 °C)
Operating Temperature 0 °C to 55 °C

Systemkonfiguration

  • Ezi-SERVO II Plus-E

  • Ezi-SERVO II Plus-E 86mm

Download

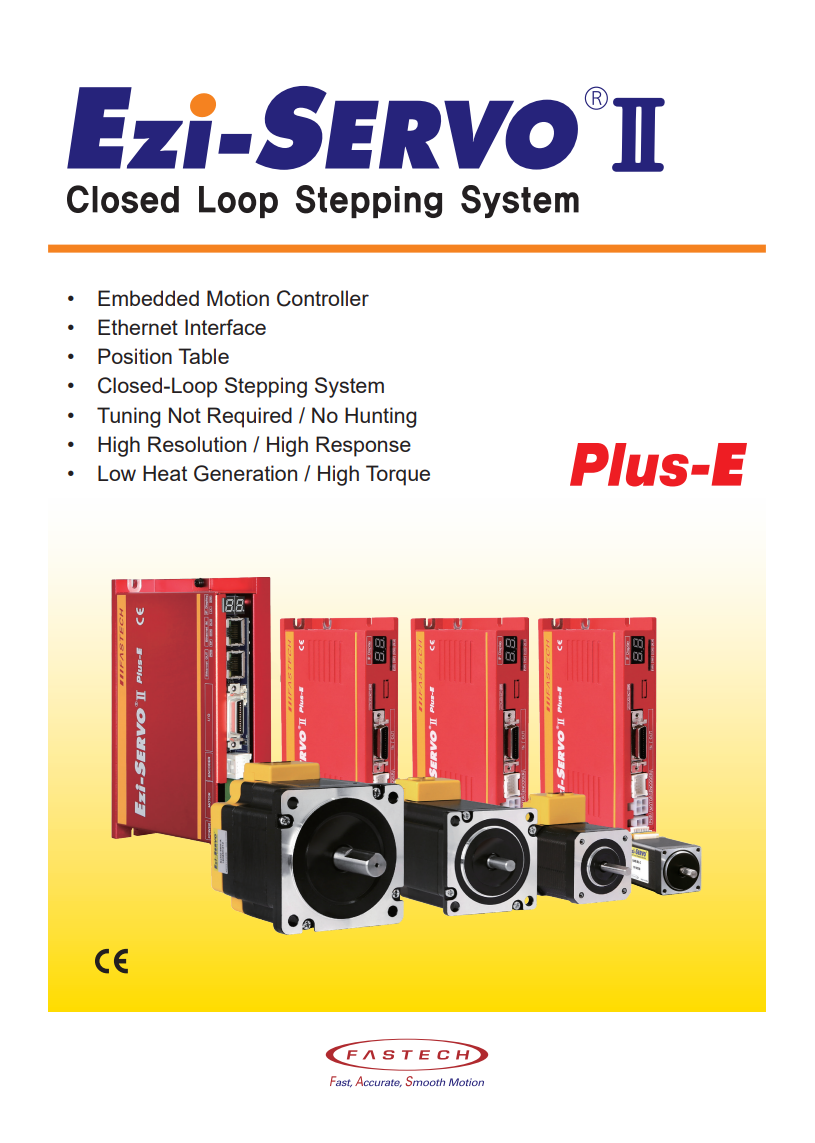

  • Katalog

    Enthält alle technischen Informationen und Spezifikationen für den Ezi-SERVO II Plus-E

    Download

  • Manual

    User Manual

    Download

  • Software

    Enthält Software, DLL und Programmierbeispiele

    Download
