All-in-One Ethernet Schrittmotorsystem
Schrittmotor mit integriertem Controller
Closed-Loop Schrittmotorsystem
Hochauflösend bis zu 20.000 ppr
The unit of the position command can be divided precisely. (Max. 32,00 pulses/revolution)
Similar to conventional stepping motors, Ezi-SERVO instantly synchronizes with command pulses providing fast positional response. Ezi-SERVO is the optimal choice when zero-speed stability and rapid motions within a short distance are required. Traditional servo motor systems have a natural delay called settling time between the command input signals and the resultant motion because of the constant monitoring of the current position.
Daisy Chain bis zu 254 Motoren
M oder RJ45 Steckverbindung

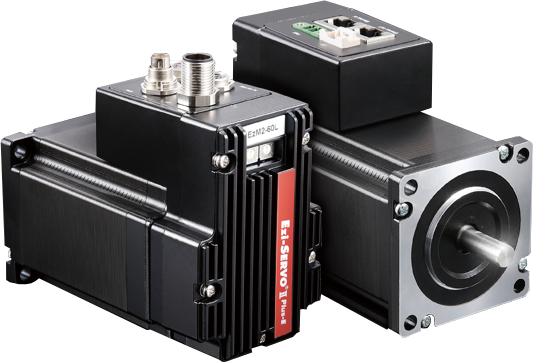

All-in-One Präzision und Effizienz: Der Schrittmotor mit integriertem Encoder und integriertem Controller von FASTECH, der über eine Ethernet-Schnittstelle angesteuert werden kann!
Entdecken Sie die ultimative Lösung für Ihre Bewegungssteuerung mit den Schrittmotoren von FASTECH. Hochmoderne Schrittmotoren mit Encoder und Controller in einem einzigen Gerät, die über eine leistungsstarke Ethernet-Schnittstelle angesteuert werden können. Mit dieser perfekten Kombination bieten wir Ihnen die ideale Lösung für präzise und effiziente Bewegungsanwendungen.
Der integrierte Encoder ermöglicht eine genaue Positionsbestimmung in Echtzeit. Sie erhalten exakte Rückmeldungen über die Motorposition und können Bewegungen mit sehr hoher Präzision steuern. Der integrierte Controller bietet Ihnen eine umfassende Steuerungsmöglichkeit direkt im Motor. Selbst komplexe Bewegungssteuerungen mit Hilfe selbst entwickelter Programme in C#, C++ und LabVIEW sind unter Windows dank der von FASTECH mitgelieferten DLL kein Problem.
Die Schrittmotorsysteme von FASTECH sind für eine Vielzahl von Anwendungen geeignet, von der Automatisierungstechnik über die Robotik bis hin zur CNC-Bearbeitung. Sie bieten Ihnen maximale Präzision und Effizienz bei der Steuerung Ihrer Bewegungsanwendungen.
Motor Flange Size
42: NEMA 1756: NEMA 23
60: NEMA 24
86: NEMA 34
Motor Length
S: SmallM: Medium
L: Large
XL: Extra Large
Encoder Resolution
A: 10.000 pprB: 20.000 ppr
Connector Type
M: M ConnectorR: RJ45 Connector
Produkte
inkl. MwSt
Motorspezifikation
Einklappbarer Inhalt
Ezi-SERVO II PE-ALL 42 series
| Model | 42M | 42L | 42XL |
|---|---|---|---|
| Drive Method | Bi-Polar | ||
| Number of Phases | 2 | ||
| Current per Phase | 1.2 A | ||
| Holding Torque | 0.44 N·m | 0.5 N·m | 0.65 N·m |
| Rotor Inertia | 54 g·cm² | 77 g·cm² | 114 g·cm² |
| Weight | 440 g | 520 g | 660 g |
| Length | 40 mm | 48 mm | 60 mm |
| Permissible Overhung Load (3mm) | 22 N | ||
| Permissible Overhung Load (8mm) | 26 N | ||
| Permissible Overhung Load (13mm) | 33 N | ||
| Permissible Overhung Load (18mm) | 46 N | ||
| Permissible Thrust Load | Lower than motor weight | ||
| Insulation Resistance | 100 Min (at 500 VDC) | ||
| Insulation Class | Class B (130 °C) | ||
| Operating Temperature | 0 °C to 55 °C | ||
Ezi-SERVO II PE-ALL 56 series
| Model | 56S | 56M | 56L |
|---|---|---|---|
| Drive Method | Bi-Polar | ||
| Number of Phases | 2 | ||
| Current per Phase | 3.0 A | ||
| Holding Torque | 0.64 N·m | 1.0 N·m | 1.5 N·m |
| Rotor Inertia | 180 g·cm² | 280 g·cm² | 520 g·cm² |
| Weight | 760 g | 920 g | 1360 g |
| Length | 46 mm | 55 mm | 80 mm |
| Permissible Overhung Load (3mm) | 52 N | ||
| Permissible Overhung Load (8mm) | 65 N | ||
| Permissible Overhung Load (13mm) | 85 N | ||
| Permissible Overhung Load (18mm) | 123 N | ||
| Permissible Thrust Load | Lower than motor weight | ||
| Insulation Resistance | 100 Min (at 500 VDC) | ||
| Insulation Class | Class B (130 °C) | ||
| Operating Temperature | 0 °C to 55 °C | ||
Ezi-SERVO II PE-ALL 60 series
| Model | 60S | 60M | 60L |
|---|---|---|---|
| Drive Method | Bi-Polar | ||
| Number of Phases | 2 | ||
| Current per Phase | 4.0 A | ||
| Holding Torque | 0.88 N·m | 1.28 N·m | 2.4 N·m |
| Rotor Inertia | 240 g·cm² | 490 g·cm² | 690 g·cm² |
| Weight | 840 g | 980 g | 1540 g |
| Length | 47 mm | 56 mm | 85 mm |
| Permissible Overhung Load (3mm) | 70 N | ||
| Permissible Overhung Load (8mm) | 87 N | ||
| Permissible Overhung Load (13mm) | 114 N | ||
| Permissible Overhung Load (18mm) | 165 N | ||
| Permissible Thrust Load | Lower than motor weight | ||
| Insulation Resistance | 100 Min (at 500 VDC) | ||
| Insulation Class | Class B (130 °C) | ||
| Operating Temperature | 0 °C to 55 °C | ||
Ezi-SERVO II PE-ALL 86 series
| Model | 86M | 86L | 86XL |
|---|---|---|---|
| Drive Method | Bi-Polar | ||
| Number of Phases | 2 | ||
| Current per Phase | 6.0 A | ||
| Holding Torque | 4.5 N·m | 8.5 N·m | 12 N·m |
| Rotor Inertia | 1800 g·cm² | 3600 g·cm² | 5400 g·cm² |
| Weight | 2682 g | 4226 g | 5756 g |
| Length | 78 mm | 117 mm | 155 mm |
| Permissible Overhung Load (3mm) | 270 N | ||
| Permissible Overhung Load (8mm) | 300 N | ||
| Permissible Overhung Load (13mm) | 350 N | ||
| Permissible Overhung Load (18mm) | 400 N | ||
| Permissible Thrust Load | Lower than motor weight | ||
| Insulation Resistance | 100 Min (at 500 VDC) | ||
| Insulation Class | Class B (130 °C) | ||
| Operating Temperature | 0 °C to 55 °C | ||
| Model | 42M | 42L | 42XL | 56S | 56M | 56L | 60S | 60M | 60L | 86M | 86L | 86XL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Drive Method | Bi-Polar | |||||||||||
| Number of Phases | 2 | |||||||||||
| Current per Phase | 1.2 A | 3.0 A | 4.0 A | 6.0 A | ||||||||
| Holding Torque | 0.44 N·m | 0.5 N·m | 0.65 N·m | 0.64 N·m | 1.0 N·m | 1.5 N·m | 0.88 N·m | 1.28 N·m | 2.4 N·m | 4.5 N·m | 8.5 N·m | 12 N·m |
| Rotor Inertia | 54 g·cm² | 77 g·cm² | 114 g·cm² | 180 g·cm² | 280 g·cm² | 520 g·cm² | 240 g·cm² | 490 g·cm² | 690 g·cm² | 1800 g·cm² | 3600 g·cm² | 5400 g·cm² |
| Weight | 440 g | 520 g | 660 g | 760 g | 920 g | 1360 g | 840 g | 980 g | 1540 g | 2682 g | 4226 g | 5756 g |
| Length | 40 mm | 48 mm | 60 mm | 46 mm | 55 mm | 80 mm | 47 mm | 56 mm | 85 mm | 78 mm | 117 mm | 155 mm |
| Permissible Overhung Load (3mm) | 22 N | 52 N | 70 N | 270 N | ||||||||
| Permissible Overhung Load (8mm) | 26 N | 65 N | 87 N | 300 N | ||||||||
| Permissible Overhung Load (13mm) | 33 N | 85 N | 114 N | 350 N | ||||||||
| Permissible Overhung Load (18mm) | 46 N | 123 N | 165 N | 400 N | ||||||||
| Permissible Thrust Load | Lower than motor weight | |||||||||||
| Insulation Resistance | 100 Min (at 500 VDC) | |||||||||||
| Insulation Class | Class B (130 °C) | |||||||||||
| Operating Temperature | 0 °C to 55 °C | |||||||||||
Systemkonfiguration
-
Ezi-SERVO II Plus-E ALL [R Type]
-
Ezi-SERVO II Plus-E ALL [M Type]
