Slim-Aktuator (Hub, Drehung, Vakuum)
Konfiguration
Preis auf Anfrage

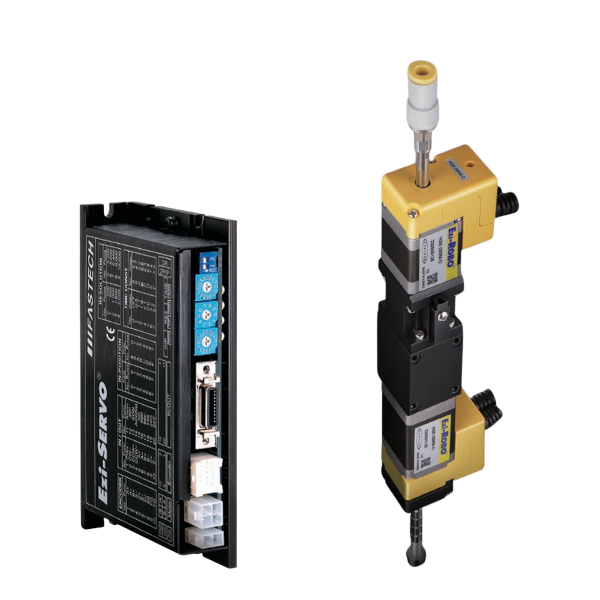

Slim-Aktuator für Pick-and-Place mit Ezi-SERVO ST: Hub (Z), Drehung (θ) und Vakuum durch die hohle Welle in einem Bauteil, per Puls/Richtung von jeder SPS oder jedem Motion-Controller angesteuert – für Bestückautomaten, Dispenser und Prüfgeräte mit wenig Einbauraum.
Mechanik
Hohlwellenmotor und Kugelgewinde-Keilwelle sind direkt gekoppelt – ohne Riemen oder Riemenscheiben, dadurch besonders schlank. Die Wiederholgenauigkeit liegt bei ±0,01 mm in der Z-Achse und ±0,1° in der θ-Achse. Baugrößen 28 und 42 mm mit 50 mm Hub und bis zu 1,5 kg Nutzlast; die hohle Welle nimmt Vakuumschläuche mit Ø6 mm auf. Ein Home-Sensor-Set (NPN oder PNP) ist werkseitig montiert. Der Aktuator ist für den senkrechten Einbau ausgelegt, radiale Lasten sind nicht zulässig.
Ansteuerung

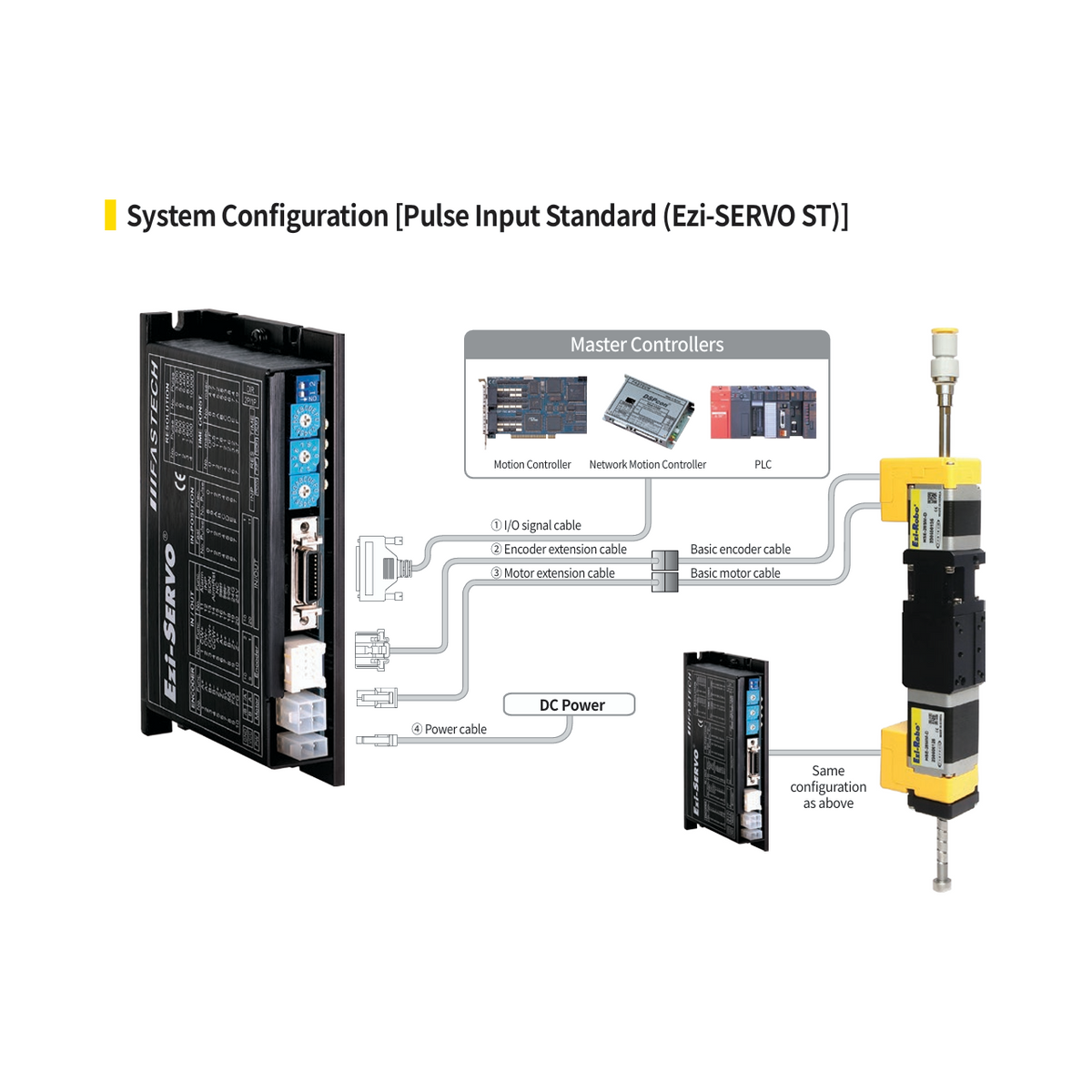

Der Ezi-SERVO arbeitet im Closed Loop: keine Schrittverluste, kein Nachschwingen im Stillstand, keine Reglereinstellung nötig. Die Achsen folgen den Pulsbefehlen der Steuerung unmittelbar und ohne die Einschwingzeit klassischer Servosysteme – auch bei schnellen Lastwechseln. Ein Feldbus ist nicht erforderlich: Die Verkabelung beschränkt sich auf I/O-Signal-, Encoder-, Motor- und Stromkabel.
Aktuator VZR-28
Encoder D (16,000 P/R)
