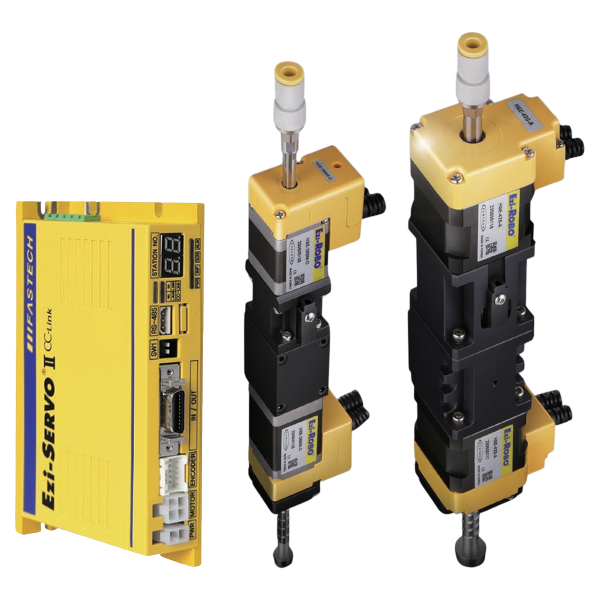

Slim-Aktuator für Pick-and-Place mit Ezi-SERVO II CC-Link: Hub (Z), Drehung (θ) und Vakuum durch die hohle Welle in einem Bauteil, direkt in CC-Link-Netzwerke eingebunden – für Bestückautomaten, Dispenser und Prüfgeräte mit wenig Einbauraum.
Mechanik

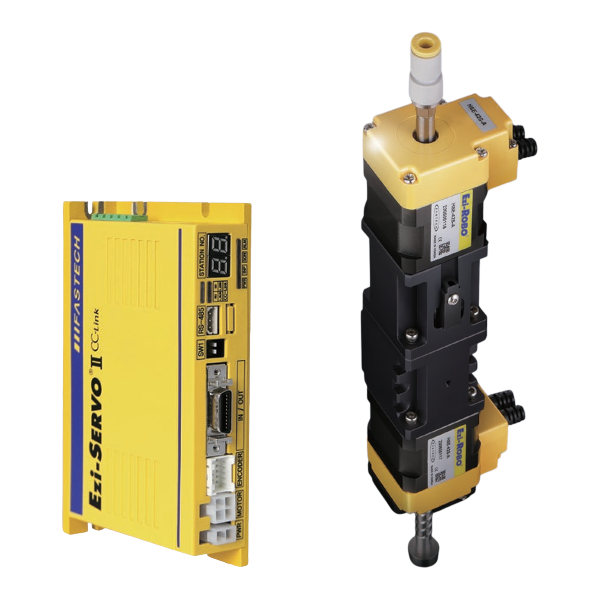

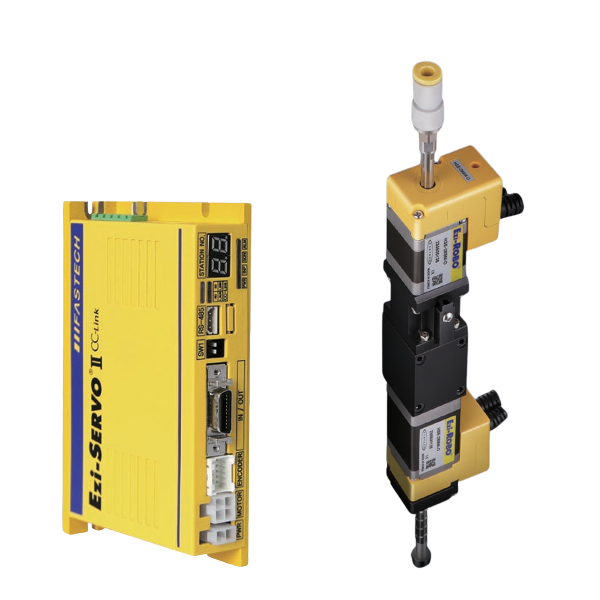

Hohlwellenmotor und Kugelgewinde-Keilwelle sind direkt gekoppelt – ohne Riemen oder Riemenscheiben, dadurch besonders schlank. Die Wiederholgenauigkeit liegt bei ±0,01 mm in der Z-Achse und ±0,1° in der θ-Achse. Baugrößen 28 und 42 mm mit 50 mm Hub und bis zu 1,5 kg Nutzlast; die hohle Welle nimmt Vakuumschläuche mit Ø6 mm auf. Ein Home-Sensor-Set (NPN oder PNP) ist werkseitig montiert. Der Aktuator ist für den senkrechten Einbau ausgelegt, radiale Lasten sind nicht zulässig.
Ansteuerung
Der Ezi-SERVO arbeitet im Closed Loop: keine Schrittverluste, kein Nachschwingen im Stillstand, keine Reglereinstellung nötig. Die Antriebe werden als Teilnehmer (Remote Device Station) in CC-Link-Netzwerke eingebunden. Alternativ lassen sich bis zu 256 hinterlegte Positionen über digitale I/Os anfahren. Für die Parametrierung vom PC steht zusätzlich ein RS-485-Anschluss zur Verfügung.
