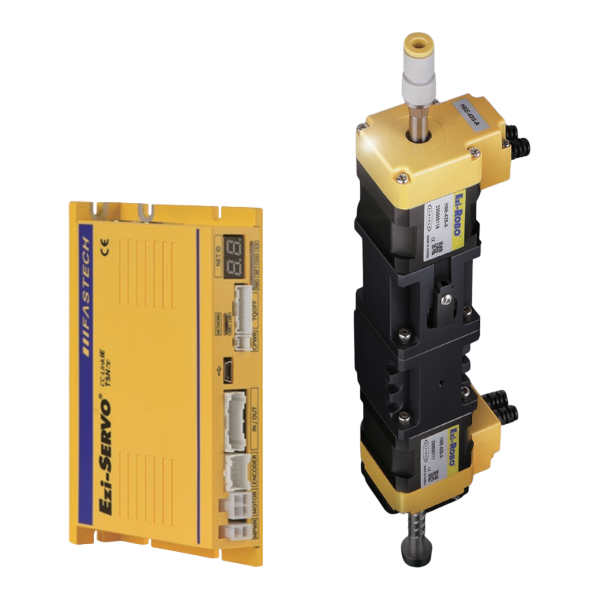

Slim-Aktuator (Hub, Drehung, Vakuum)

Ezi-ROBO-VZR-42 / CC-Link IE TSN / PNP

Name: Ezi-ROBO-VZR-42 / CC-Link IE TSN / PNP
Brand: Fastech Co. Ltd.
SKU: Ezi-ROBO-VZR-42-50-P10-42-B-P-CT
Availability: OutOfStock

Konfiguration

Homing-Sensor

PNP NPN

Preis auf Anfrage

Produktbeschreibung

Slim-Aktuator für Pick-and-Place mit Ezi-SERVO CC-Link IE TSN: Hub (Z), Drehung (θ) und Vakuum durch die hohle Welle in einem Bauteil, in CC-Link-IE-TSN-Netzwerke eingebunden und mit Torque-Off-Funktion – für Bestückautomaten, Dispenser und Prüfgeräte mit wenig Einbauraum.

Mechanik
Hohlwellenmotor und Kugelgewinde-Keilwelle sind direkt gekoppelt – ohne Riemen oder Riemenscheiben, dadurch besonders schlank. Die Wiederholgenauigkeit liegt bei ±0,01 mm in der Z-Achse und ±0,1° in der θ-Achse. Baugrößen 28 und 42 mm mit 50 mm Hub und bis zu 1,5 kg Nutzlast; die hohle Welle nimmt Vakuumschläuche mit Ø6 mm auf. Ein Home-Sensor-Set (NPN oder PNP) ist werkseitig montiert. Der Aktuator ist für den senkrechten Einbau ausgelegt, radiale Lasten sind nicht zulässig.

Ansteuerung
Der Ezi-SERVO arbeitet im Closed Loop: keine Schrittverluste, kein Nachschwingen im Stillstand, keine Reglereinstellung nötig. Der Antrieb arbeitet mit CC-Link-IE-TSN-Mastern wie MELSEC MX Controller, MELSEC iQ-R, MELSEC iQ-F, SWM-G oder MOVENSYS WMX zusammen; zwischen den Teilnehmern sind Leitungslängen bis 100 m möglich. Über einen separaten Torque-Off-Eingang wird das Motordrehmoment sofort abgeschaltet – unabhängig vom Netzwerk. Steuer- und Hauptversorgung sind getrennt ausgeführt.

Technische Spezifikationen

Aktuator VZR-42

Baugröße: 42
Motor-Modell: HSE-RBP42S-B
Steigung (Lead): 10.0 mm
Kugelumlaufspindel-Klasse: Präzision
Wiederholgenauigkeit (Z-Achse): ±0.01 mm
Wiederholgenauigkeit (θ-Achse): ±0.1
Max. Geschwindigkeit (Z-Achse): 200.0 mm/s
Max. Geschwindigkeit (θ-Achse): 3.0 rev/s
Max. Beschleunigung (Z-Achse): 1.0 m/s²
Max. Beschleunigung (θ-Achse): 376.99 rad/s²
Zulässige Last: 1.5 kg
Referenz-Schubkraft: 15.0 N
Zulässiges Moment: 0.35×10⁻⁴ kg·m²
Hub: 50.0 mm
Gewicht: 1.3 kg
Betriebstemperatur (min): 0 °C
Betriebstemperatur (max): 50 °C
Zulässiger Schlauch-Außendurchmesser: 6.0 mm
Hinweis: Keine Radiallasten zulässig – den Aktuator immer vertikal montieren.

Drive EzS2-CT-42

Regelungstyp: closed-loop
Regelungsverfahren: Closed loop control with 32bit MCU
Eingangsspannung: 24 V DC ±10%
Stromaufnahme: 500 mA
Eingangssignale: 3 dedicated (LIMIT+, LIMIT-, ORIGIN), 6 user inputs (Photocoupler), 2 Torque-Off inputs (TQOFF)
Ausgangssignale: 5 user outputs (Photocoupler), 1 brake, 1 Torque-Off status output (TQMON)
Fehlertypen: Over Current, Over Speed, Position Tracking, Over Load, Over Temperature, Over Regenerated Voltage, Motor Connect, Encoder Connect, Main Power Voltage, In-Position, ROM, Position Overflow, Torque-Off Circuit

Encoder B (20,000 P/R)

Encodertyp: B
Auflösung: 20000 P/R
Einstellbare Auflösungen: 500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000, 20000 P/R
Hinweis: Bei konfigurierter Auflösung über 10.000 P/R reduziert sich die maximale Drehzahl entsprechend (volle 3.000 r/min nur bis 10.000 P/R).
