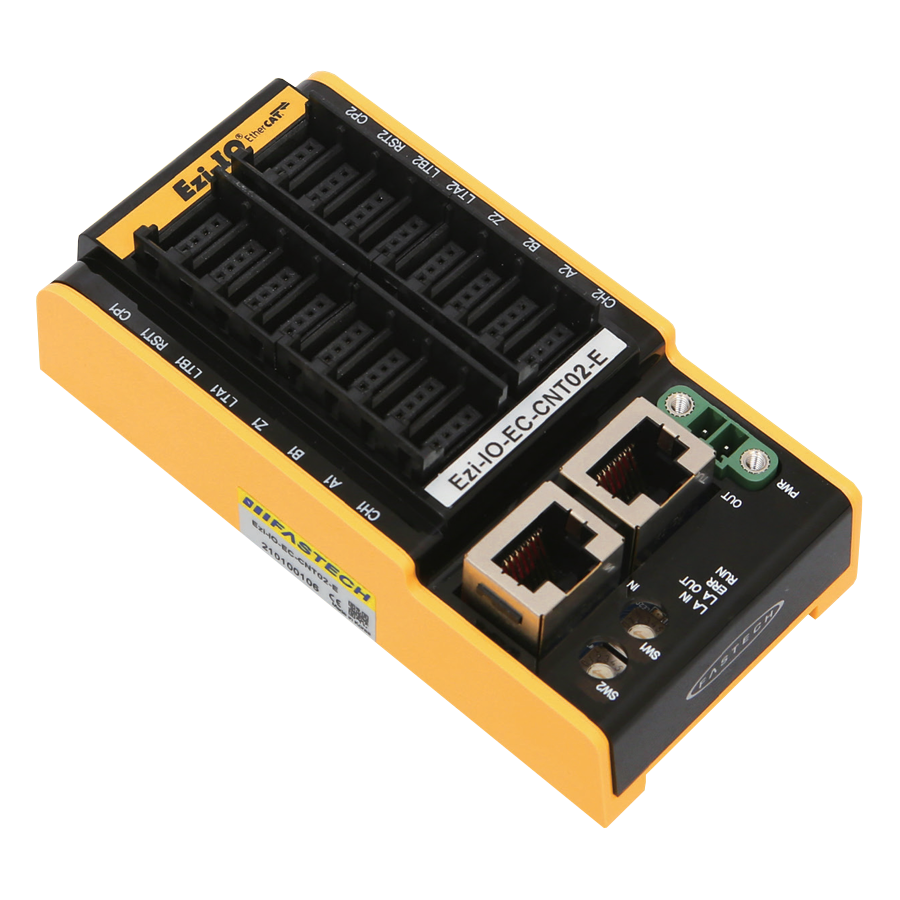

Ezi-IO EtherCAT CNT – Zählermodul mit 2 Kanälen

Zähler-I/O-Modul

Ezi-IO-EC-CNT02-E

Name: Ezi-IO-EC-CNT02-E
Brand: Fastech Co. Ltd.
SKU: 53306010005
Price: 400.00 EUR
Availability: InStock

Basispreis €400,00

Erforderliches Zubehör für Inbetriebnahme

Alle auswählen

Wenn kompatibles Zubehör bereits vorhanden sind, können Sie diese Positionen abwählen.

RJ45-Kabel

Gesamt €400,00

zzgl. MwSt. Lieferzeit: 2-4 Wochen

Menge

Produktbeschreibung

Schnelles Zählermodul für EtherCAT: zählt die Impulse von Encodern und Pulsgebern direkt an der Maschine und meldet den Zählerstand an die Steuerung. So lassen sich Positionen, Längen und Stückzahlen auch bei hohem Tempo zuverlässig erfassen – etwa an Förderbändern, Messrädern oder Zuführungen.

Aufbau und Funktion
Zwei unabhängige 32-Bit-Kanäle zählen A-, B- und Z-Phase mit bis zu 4 MHz – genug Reserve auch für hochauflösende Encoder an schnellen Achsen. Line-Driver-Encoder und Open-Collector-Geber (NPN/PNP) werden ohne Zusatzbeschaltung angeschlossen. Der Vergleichsausgang schaltet direkt am Modul, sobald ein vorgegebener Zählerstand erreicht ist – etwa um eine Kamera auszulösen oder ein Teil auszuschleusen. Latch, Reset und Preset halten Zählerstände fest oder setzen sie; die Pulsfrequenzmessung liefert zusätzlich die Geschwindigkeit. Montiert wird das Modul auf der DIN-Schiene.

EtherCAT-Kommunikation
Das Modul wird über EtherCAT (CoE) in die Steuerung eingebunden. Für taktsynchrone Abläufe stehen Free Run, SM Event und DC Sync bereit; Firmware-Updates laufen über das Netzwerk (FoE), ohne das Modul auszubauen.

Technische Spezifikationen

I/O-Modul Ezi-IO-EC-CNT02-E

Versorgungsspannung: 24 V DC ±10 %
Stromaufnahme: 160 mA (ohne 5-V-Encoderversorgung und Laststrom)
Verbindungsart: e-CON
Protokoll: CoE, FoE (Firmware-Download)
Synchronisation: Free Run, SM Event, DC SYNC Event
Busanschluss: 2 × RJ45
Kabel: STP (geschirmt, verdrillt), Kat. 5e oder höher, max. 100 m
LED-Anzeige: Versorgungsstatus (PWR), EtherCAT-Status (RUN), Betriebsfehler (ERR), EtherCAT-Verbindung (LA IN, LA OUT), Zählerstatus (CH1, CH2), I/O-Status (A1, B1, Z1, LTA1, LTB1, RST1, CP1, A2, B2, Z2, LTA2, LTB2, RST2, CP2)
Umgebungstemperatur Betrieb: 0 … 50 °C
Umgebungstemperatur Lagerung: -20 … 70 °C
Luftfeuchte Betrieb (nicht kondensierend): 35 … 85 %
Luftfeuchte Lagerung (nicht kondensierend): 10 … 90 %
Vibrationsfestigkeit: 0.5 g

Zähler Ezi-IO-EC-CNT02-E

Anzahl Kanäle: 2
Zählbereich: 0 … 4.294.967.295 (32 Bit)
Zählerfunktionen: Zählerwert-Latch, Zählerwert-Reset, Zählerwert-Preset, Pulsfrequenzmessung, Vergleichsausgang

Pulseingang Ezi-IO-EC-CNT02-E

Eingangssignale: 3 dedizierte Eingänge je Kanal (A-, B-, Z-Phase)
Eingangstyp: Line-Receiver-Eingang (für Line-Driver-Ausgang), DC-Eingang (für NPN/PNP-Open-Collector-Ausgang)
Nenneingangsspannung: DC 5 V (Line-Receiver) / DC 24 V, DC 5 V (DC-Eingang)
Nenneingangsstrom: 6.3 mA
Pulseingangsverfahren: Phasendifferenz (Vervielfachung ×2, ×4), 1 Puls (Puls/Richtung), 2 Puls (CW/CCW)
Max. Eingangsfrequenz: A-/B-Phase, Phasendifferenz: 1 MHz (×4: 4 MHz), A-/B-Phase, 1 Puls / 2 Puls: 4 MHz, Z-Phase: 100 kHz
Isolation: Optokoppler

Steuereingang Ezi-IO-EC-CNT02-E

Eingangssignale: 3 dedizierte Eingänge je Kanal (Latch A, Latch B, Reset)
Eingangstyp: DC-Eingang (für NPN/PNP-Open-Collector-Ausgang)
Nenneingangsspannung: DC 24 V / DC 5 V
Nenneingangsstrom: 4,4 mA (DC 24 V) / 4,6 mA (DC 5 V)
Ansprechzeit Off→On: ≤ 3 µs
Ansprechzeit On→Off: ≤ 3 µs
Isolation: Optokoppler

Vergleichsausgang Ezi-IO-EC-CNT02-E

Ausgangssignale: 1 dedizierter Ausgang je Kanal (Vergleichsausgang)
Ausgangstyp: TTL-Ausgang, Open-Collector-Ausgang (Transistor)
Nennausgangsspannung: DC 5 V (TTL) / max. DC 30 V (Open Collector)
Nennausgangsstrom (max.): 20 mA
Ansprechzeit Off→On: ≤ 150 ns (TTL) / ca. 20 µs* (Open Collector)
Ansprechzeit On→Off: ≤ 150 ns (TTL) / ca. 20 µs* (Open Collector)
Isolation: keine (TTL) / Optokoppler (Open Collector)
Hinweis: * Bei 24 V DC Versorgung und 2 kΩ Last; abhängig von der Beschaltung.
