Digitales I/O-Modul
Dezentrales Digital-I/O-Modul für EtherCAT: bringt Sensoren, Schalter und Aktoren dort ins Netzwerk, wo sie an der Maschine sitzen – statt jede Leitung einzeln bis in den Schaltschrank zu ziehen. Das spart Kabel, Klemmen und Zeit bei Aufbau und Fehlersuche.
Aufbau und Funktion
An die Eingänge kommen Näherungsschalter, Lichtschranken und Endschalter, an die Ausgänge Ventile, Relais und Meldeleuchten. Zur Wahl stehen reine Eingangs-, reine Ausgangs- und kombinierte Module mit 16 oder 32 Kanälen, jeweils in NPN- oder PNP-Ausführung – passend zur vorhandenen Sensorik. Verdrahtet wird über e-CON-Steckverbinder oder Klemmleiste, montiert auf der DIN-Schiene. LEDs zeigen den Zustand jedes Kanals direkt am Modul; die 32-Kanal-Module sind per Photokoppler von der Feldseite getrennt.
EtherCAT-Kommunikation
Die Module werden nach dem Standardprofil CiA 401 eingebunden und arbeiten so mit gängigen EtherCAT-Mastern zusammen; synchronisiert wird per Free Run oder SM Event. Die Module der Option A unterstützen zusätzlich DC Sync für taktsynchrone Abläufe, Firmware-Updates über das Netzwerk (FoE) und einen einstellbaren Eingangsfilter gegen Prellen und Störimpulse.

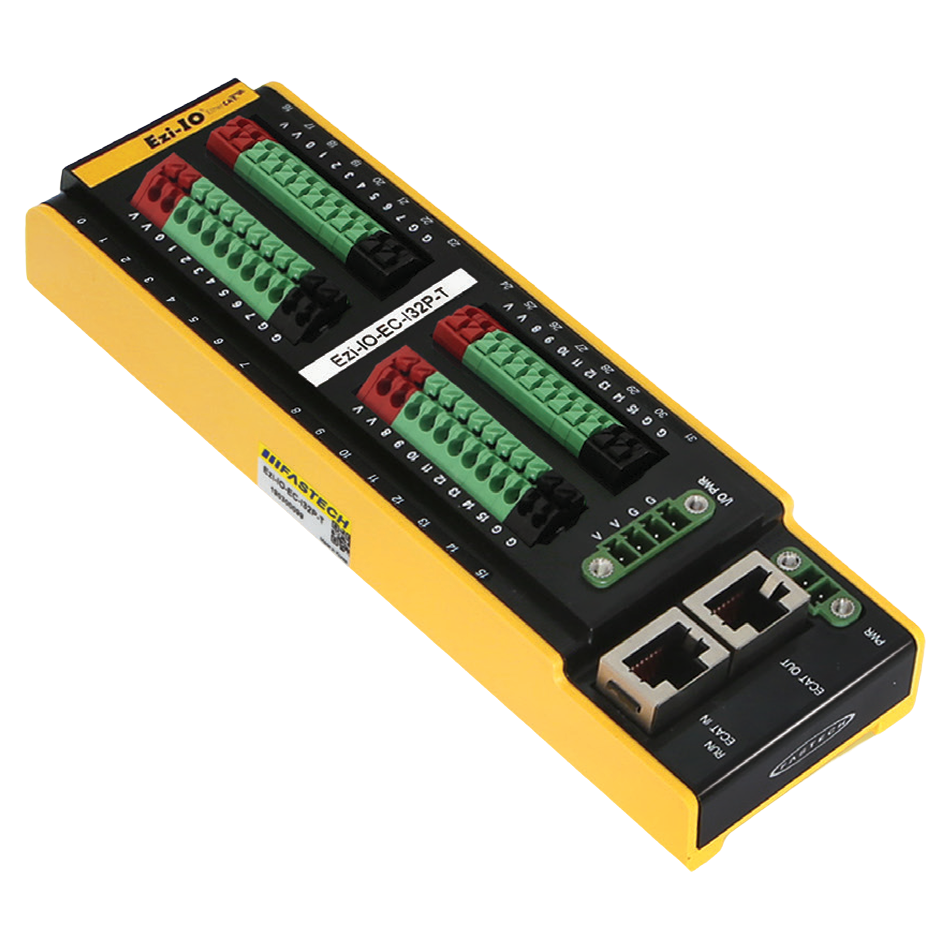

I/O-Modul Ezi-IO-EC-I32P-T
Digitaleingang Ezi-IO EC DC-Eingang 32 CH PNP (Photokoppler)
Feldbus-Datei
ZIP ESI - Ezi-IO EtherCAT0,1 MB
