Feldbus-Gateway

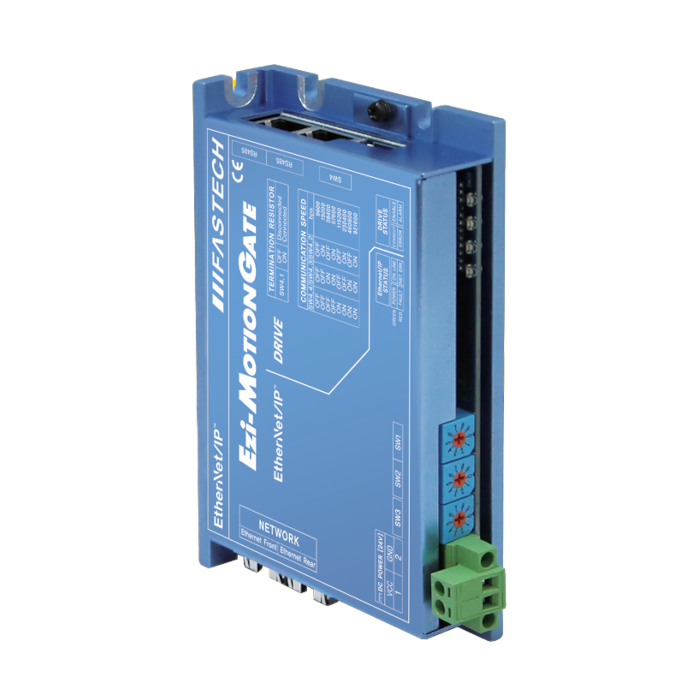

Ezi-MOTIONGATE-ENIP-P8B

Name: Ezi-MOTIONGATE-ENIP-P8B
Brand: Fastech Co. Ltd.
SKU: Ezi-MOTIONGATE-ENIP-P8B
Availability: OutOfStock

Konfiguration

Protokollversion

Ver. 6 (P6) Ver. 8 (P8)

Byte-Reihenfolge

Little Endian (L) Big Endian (B)

Preis auf Anfrage

Produktbeschreibung

Feldbus-Gateway für EtherNet/IP: verbindet bis zu 16 Ezi-SERVO-, Ezi-STEP- und Ezi-MOTIONLINK-Antriebe der Plus-R-Reihe mit der übergeordneten Steuerung – ohne dass jeder Antrieb eine eigene Feldbus-Schnittstelle braucht. Die Antriebe hängen am RS-485-Bus des Gateways, die SPS sieht nur einen einzigen EtherNet/IP-Teilnehmer.

EtherNet/IP-Kommunikation
Das Gateway arbeitet als EtherNet/IP-Slave an Steuerungen von Rockwell, Mitsubishi, OMRON und LS. Jog-Betrieb in 4 Geschwindigkeitsstufen und Schrittfahrten mit 4 Weiten lassen sich direkt aus der SPS auslösen; LEDs zeigen Netzwerk-, Antriebs-, Servo-ON- und Alarmstatus. Mit Ezi-SERVO ALL-ABS im System ist die Protokollversion P8 zu wählen.

Technische Spezifikationen

Gateway Ezi-MOTIONGATE EtherNet/IP

Physikalische Schicht: Ethernet 100BASE
Stationstyp: Slave-Station
Max. Anzahl Achsen: 16
Datengröße: IN: 128 Byte (64 Words) / OUT: 128 Byte (64 Words)
Netzwerk-Information: Product Code: 501, Assembly Instance Input: 100, Assembly Instance Output: 150
Wahlschalter: Zusatzfunktionen
LED-Anzeige: Netzwerkstatus, Antriebsstatus, Servo-ON-Status, Alarmstatus
Jog-Steuerung: 4 Geschwindigkeitsstufen, Geschwindigkeitsverhältnis
Schrittfahrt-Steuerung: 4 Schrittweiten
Umgebungstemperatur Betrieb: 0 … 55 °C
Umgebungstemperatur Lagerung: -20 … 70 °C
Luftfeuchte Betrieb (nicht kondensierend): 35 … 85 %
Luftfeuchte Lagerung (nicht kondensierend): 10 … 90 %
Vibrationsfestigkeit: 0.5 g
